Техническое описание напорно-всасывающего рукава по ГОСТ 5398-76

Техническое описание напорно-всасывающего рукава по ГОСТ 5398-76

Этот стандарт регламентирует неармированные резиновые рукава, чья главная задача — гибко и надёжно работать в режиме и всасывания, и нагнетания. То есть такой рукав можно поставить до насоса (чтобы он «забирал» среду) и после него (для подачи под давлением).

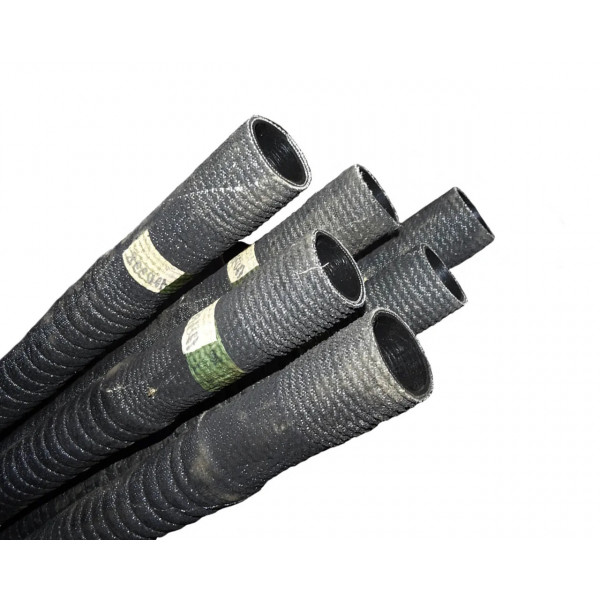

Как он устроен. Внутри — текстильный каркас, который придаёт прочность и сопротивляется растяжению. Ключевой элемент, позволяющий работать с вакуумом, — металлическая спираль: она не даёт стенкам «схлопнуться» при всасывании. Снаружи — резиновый слой. На обоих концах предусмотрены мягкие манжеты: они нужны для удобного и герметичного соединения с арматурой.

Для чего применяют. Рукав подходит для перекачки самых разных сред. В зависимости от этого выделяют классы:

·         Б — для нефтепродуктов: бензина, керосина, дизельного и реактивного топлива, масел. Кстати, этот класс выпускают в двух вариантах: обычном (Б) и антистатическом (Б(А)) — у последнего контролируется полное электрическое сопротивление.

·         В — для технической воды.

·         Г — для газов: воздуха, углекислого газа, азота, других инертных сред.

·         КЩ — для слабых растворов неорганических кислот и щелочей (концентрацией до 20%).

·         П — для пищевых продуктов: молока, пива, спирта, вина, слабокислых растворов, питьевой воды.

Как делят по условиям работы. Независимо от класса, рукава делают двух групп:

·         Группа 1 — чисто всасывающие. Они рассчитаны на работу с разрежением (вакуумом до 0,08 МПа), но без внутреннего давления.

·         Группа 2 — напорно-всасывающие. Универсальнее: выдерживают и вакуум (те же 0,08 МПа), и рабочее давление (для группы 2 оно может составлять 0,3; 0,5; 1,0 или 1,2 МПа).

Климатические нюансы. Стандарт учитывает, где рукав будет эксплуатироваться. Для каждого типа климата задан свой диапазон рабочих температур окружающего воздуха:

·         умеренный климат: от –35 до +90 °С;

·         тропический климат: от –10 до +90 °С;

·         холодный климат: для класса Б — от –50 до +90 °С, для классов В, Г, КЩ, П — от –50 до +70 °С. При этом рукава для тропического климата дополнительно должны соответствовать определённым группам и категориям размещения по другим ГОСТам (15152 и 15150).

Какие есть требования к качеству. Помимо герметичности при заданных давлениях (для группы 1 и группы 2 нормы различаются в зависимости от внутреннего диаметра), стандарт задаёт и другие параметры. Например, рукав должен сохранять форму: изменение наружного диаметра после воздействия груза (100 кг на длине 100 мм в течение 10 минут) не должно превышать 5% от фактического размера. Для антистатического исполнения отдельно нормируется электрическое сопротивление.

Как правильно обозначить при заказе. Условное обозначение собирает ключевые параметры. Например: «Рукав Б-2-25-10 ГОСТ 5398-76» — это класс Б, группа 2 (напорно-всасывающий), внутренний диаметр 25 мм, рабочее давление 1,0 МПа, для умеренного климата. Если климат другой, добавляют маркировку: «ХЛ» (холодный) или «Т» (тропический).
