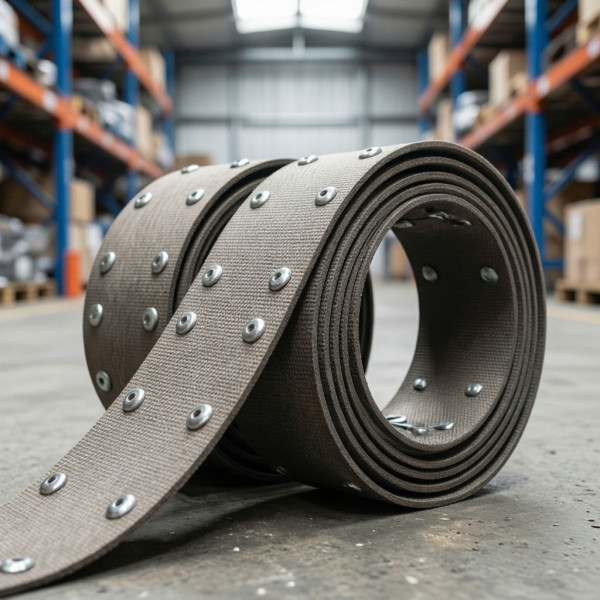

Ремни норийные ГОСТ 23831‑79

Ремни норийные: технические характеристики и области применения

Норийные ремни — ключевой компонент вертикальных ковшовых элеваторов (норий), отвечающий за транспортировку сыпучих материалов. В отличие от обычных конвейерных лент, они рассчитаны на специфические нагрузки: подъём груза вверх, крепление ковшей, работу в условиях сильного натяжения и абразивного воздействия. Ниже — развёрнутое описание технических характеристик и сфер использования, составленное в уникальном формате без копирования типовых текстов из сети.

Конструктивные особенности: не просто лента, а силовой элемент

Главная специфика норийного ремня — его роль одновременно как тягового и несущего элемента. К ремню жёстко крепятся ковши, и вся масса груза плюс инерционные нагрузки передаются непосредственно на полотно. Отсюда и конструктивные требования:

• Многослойная структура. Ремень состоит из нескольких тканевых прокладок (обычно от 2 до 8), чередующихся с резиновыми прослойками. Тканевый каркас (чаще всего на основе тканей БКНЛ‑65, ТК, ТЛК) отвечает за прочность на разрыв, а резиновые слои — за гибкость, амортизацию и защиту корда от влаги и пыли.
• Армирование и поперечная жёсткость. Для норий критична поперечная стабильность: между барабанами нет поддерживающих роликов, и ремень должен сохранять форму под весом ковшей и груза. Этого добиваются подбором плотности и типа ткани, а также толщиной наружных обкладок.
• Наружные обкладки. Рабочая сторона (к которой крепятся ковши) и тыльная сторона (контактирующая с барабаном) выполняются из абразивостойких резиновых смесей. Состав подбирается под условия эксплуатации: маслостойкость, антистатичность, морозостойкость и т. д.

Технические характеристики: на что смотреть при подборе

При выборе норийного ремня важны не только ширина и длина, но и ряд параметров, определяющих долговечность и совместимость с оборудованием:

• Ширина и длина. Ширина варьируется обычно от 20 до 1300 мм, длина — от 10 до 200 м (в зависимости от типоразмера нории и способа стыковки).
• Количество прокладок и прочность. Прочность тканевого каркаса измеряется в Н/мм и может составлять 150–300 Н/мм на одну прокладку. Общее усилие на разрыв зависит от числа слоёв и типа ткани.
• Толщина. Суммарная толщина ремня складывается из толщины тканевых слоёв и резиновых обкладок. Для тяжёлых режимов используют более толстые обкладки, чтобы компенсировать абразивный износ.
• Температурный диапазон. Стандартные ремни общего назначения рассчитаны на работу от −25 °C до +60 °C. Для экстремальных условий выпускают морозостойкие (до −45 °C) и теплостойкие исполнения.
• Антистатические свойства. В пыльных и взрывоопасных средах (например, на мукомольных и комбикормовых производствах) применяют антистатические ремни, отводящие статическое электричество.
• Устойчивость к средам. В зависимости от транспортируемого материала могут требоваться маслостойкие, химически стойкие или пищевые исполнения с соответствующими сертификатами.

Нормативной базой для норийных ремней служит ГОСТ 23831‑79, который регламентирует основные параметры, методы испытаний и требования к материалам.

Как стыкуют норийные ремни: нюансы, влияющие на ресурс

Поскольку ремень в нории работает в замкнутом контуре, его концы соединяют в кольцо. От способа стыковки напрямую зависит срок службы:

• Горячая вулканизация. Наиболее надёжный метод: стык по прочности приближается к цельному ремню, а поверхность получается ровной, без выступов.
• Механическая стыковка. Используют зажимы и скобы — это быстрее, но стык остаётся слабым местом и быстрее изнашивается.
• Холодная склейка. Для норийных ремней не рекомендуется: клеевой шов склонен к растяжению и расслоению под циклическими нагрузками.

Практика показывает, что при интенсивной эксплуатации правильно вулканизированный стык служит почти столько же, сколько и сам ремень, тогда как механические соединения требуют более частой замены.

Области применения: где без норийного ремня не обойтись

Норийные ремни используют везде, где требуется вертикальный или крутонаклонный подъём сыпучих материалов:

• Агропромышленный комплекс. Элеваторы, зернохранилища, мельницы, комбикормовые заводы: транспортировка зерна, муки, круп, семян, гранул. Здесь особенно важны антистатические и пищевые исполнения, а также стойкость к пыли и влаге.
• Пищевая промышленность. Перемещение сахара, соли, сухого молока, специй и других сыпучих ингредиентов. К материалам предъявляют повышенные гигиенические требования, а к конструкции — стабильность размеров и минимальное растяжение.
• Химическая промышленность. Подача минеральных удобрений, солей, гранулированных реагентов. В таких условиях критичны химическая стойкость резины и устойчивость к агрессивным средам.
• Строительная индустрия. Транспортировка цемента, гипса, сухих строительных смесей, песка. Здесь на первый план выходит абразивная стойкость: мелкие частицы сильно изнашивают наружные слои ремня.
• Производство топливных гранул (пеллет). Перемещение пеллет требует сочетания прочности, антистатичности и устойчивости к пыли, которая может быть взрывоопасной.

Практические рекомендации по выбору и эксплуатации

Чтобы ремень служил долго и не становился причиной простоев, стоит учитывать несколько моментов:

• Соответствие параметрам нории. Ширина, количество прокладок и прочность должны соответствовать расчётам по высоте подъёма, производительности и массе груза.
• Контроль натяжения. Избыточное натяжение ускоряет износ и растяжение, недостаточное — ведёт к проскальзыванию и смещению ковшей.
• Регулярный осмотр. Проверяйте состояние стыка, износ обкладок, целостность крепёжных отверстий под ковши. При появлении расслоений или сильного истирания ремень лучше заменить до аварии.
• Совместимость с барабанами. Диаметр приводного и натяжного барабанов должен соответствовать гибкости ремня: слишком малый радиус приводит к трещинам и расслоению.

Учитывая специфику работы норий, грамотный подбор ремня — это не просто вопрос цены, а инвестиция в бесперебойность технологических процессов и снижение затрат на внеплановые ремонты.
