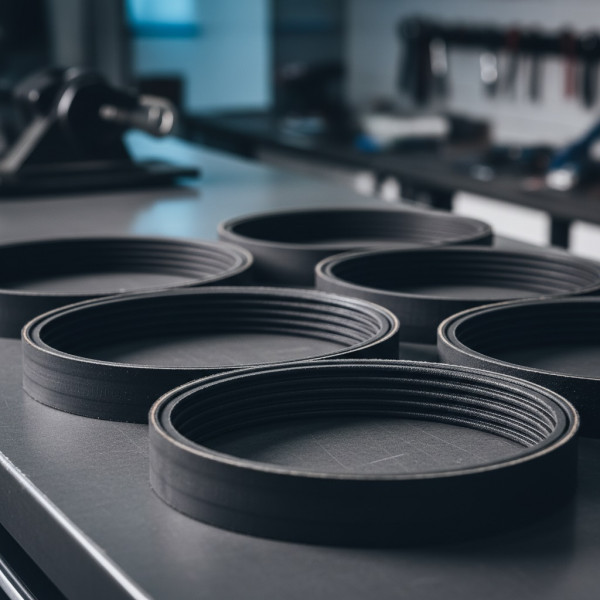

Ремень поликлиновый
Поликлиновый ремень, также известный как многоручейковый ремень или ремень ГРМ (в некоторых контекстах, хотя это не совсем точно), является неотъемлемым компонентом многих современных машин и механизмов, от автомобильных двигателей до промышленного оборудования. Его конструкция и принцип работы обеспечивают высокую эффективность передачи мощности, компактность и надежность. В данной статье мы подробно рассмотрим технические аспекты поликлинового ремня, его применение, преимущества, а также рекомендации по обслуживанию.
1. Техническое описание поликлинового ремня
1.1. Конструкция
Поликлиновый ремень представляет собой резинотехническое изделие с продольными V-образными или клиновидными выступами (клиньями), расположенными на внутренней стороне ремня. Эти клинья соответствуют канавкам на шкивах, обеспечивая плотное прилегание и максимальную площадь контакта.
Основные элементы конструкции:
* Рабочая поверхность (клинья): Обеспечивает сцепление со шкивом. Количество клиньев может варьироваться (например, от 3 до 12 и более).
* Опорный слой (кордовая нить): Расположен внутри ремня, изготавливается из высокопрочных синтетических материалов (полиэстер, арамид, стекловолокно). Обеспечивает прочность на разрыв и растяжение.
* Резиновая основа: Связующий материал, который удерживает кордовую нить и клинья, а также обеспечивает гибкость и амортизацию.
* Оберточная ткань (опционально): Покрывает боковые поверхности клиньев, снижая трение и повышая износостойкость.
1.2. Типы профилей
Поликлиновые ремни выпускаются в различных профилях, которые определяются размерами клиньев. Наиболее распространенные профили включают:
* PH (Poly-V H): Часто используется в автомобильной промышленности.
* PJ (Poly-V J): Более мелкий профиль, подходит для компактных приводов.
* PK (Poly-V K): Широко применяется в промышленном оборудовании.
* PL (Poly-V L): Используется для приводов с большой мощностью.
* PM (Poly-V M): Аналогичен PK, но с другим углом клина.
Размеры профиля (например, PK 6, PK 7, PK 8) указывают на ширину канавки шкива и, соответственно, на ширину клина ремня.
1.3. Материалы изготовления
Современные поликлиновые ремни изготавливаются из различных резиновых смесей, таких как:
* EPDM (этилен-пропилен-диеновый каучук): Отличается высокой стойкостью к высоким температурам, озону, атмосферным воздействиям и маслам. Часто используется в автомобильных приложениях.
* CR (хлоропреновый каучук, неопрен): Хорошая стойкость к маслам, высоким температурам и механическим повреждениям.
* HNBR (гидрированный нитрильный каучук): Превосходит EPDM и CR по термостойкости и стойкости к агрессивным средам.
2. Применение поликлиновых ремней
Поликлиновые ремни нашли широкое применение благодаря своей эффективности и универсальности:
2.1. Автомобильная промышленность
* Привод навесного оборудования: Генератор, насос гидроусилителя руля, компрессор кондиционера, водяной насос (помпа) – все эти агрегаты часто приводятся в движение одним поликлиновым ремнем. Это позволяет значительно упростить конструкцию и снизить вес.
* Привод ГРМ (газораспределительного механизма): В некоторых двигателях поликлиновые ремни используются для привода распределительных валов.
2.2. Промышленное оборудование
* Станки: Привод шпинделей, насосов, вентиляторов.
* Насосы и компрессоры: Передача мощности от электродвигателя к насосному или компрессорному агрегату.
* Текстильные машины: Привод различных рабочих органов.
* Системы вентиляции и кондиционирования: Привод вентиляторов в промышленных системах.
* Стиральные машины и бытовая техника: Для привода барабана или других механизмов.
3. Преимущества поликлиновых ремней
* Высокая эффективность передачи мощности: Благодаря большому пятну контакта, поликлиновые ремни обеспечивают до 98% эффективности передачи.
* Компактность: Позволяют передавать ту же мощность, что и клиновые ремни, но при меньшей ширине ремня и меньших диаметрах шкивов.
* Гибкость: Способны работать на шкивах малого диаметра и на изгиб вокруг роликов, что позволяет создавать более компактные конструкции.
* Низкий уровень шума и вибрации: По сравнению с цепными или ременными передачами с плоскими ремнями.
* Однородная нагрузка: Распределение нагрузки по нескольким клиньям снижает нагрузку на каждый отдельный элемент.
* Возможность привода нескольких агрегатов: Один ремень может приводить в движение несколько шкивов.
* Стойкость к температурным перепадам и агрессивным средам: Зависит от материала ремня, но современные поликлиновые ремни обладают высокой стойкостью.
4. Обслуживание и замена поликлиновых ремней
4.1. Диагностика состояния
Регулярный осмотр поликлинового ремня является ключевым для предотвращения внезапных поломок. Обращайте внимание на:
* Трещины и разрывы: Особенно на боковых поверхностях клиньев и натяжной стороне.
* Износ клиньев: Сглаживание или деформация профиля.
* Признаки расслоения: Отслоение резины от кордовой нити или опорного слоя.
* Посторонние звуки: Скрип, свист (часто указывает на проскальзывание или неправильное натяжение).
* Признаки перегрева: Пожелтение или оплавление резины.
4.2. Проверка натяжения
Правильное натяжение – критически важный параметр.
* Недостаточное натяжение: Приводит к проскальзыванию, повышенному износу, перегреву и снижению эффективности передачи.
* Чрезмерное натяжение: Создает избыточную нагрузку на подшипники шкивов, ремень и другие компоненты привода, что может привести к их преждевременному выходу из строя.
Натяжение проверяется с помощью динамометрических приборов (натяжителей) или путем измерения прогиба ремня под действием определенной силы (например, 1-2 кг) в середине самого длинного пролета. Рекомендуемый прогиб обычно указывается производителем оборудования или ремня (обычно 10-15 мм).
4.3. Регламент замены
Срок службы поликлинового ремня зависит от условий эксплуатации (температура, нагрузки, наличие агрессивных сред), качества ремня и правильности его установки. Производители автомобилей и оборудования указывают рекомендуемые интервалы замены. Как правило, для автомобильных ремней это 60 000 - 100 000 км пробега или 4-6 лет эксплуатации. В промышленности интервалы могут быть иными и зависят от интенсивности использования.
5. Практические примеры
* Пример 1: Автомобильный двигатель (привод навесного оборудования)
Представьте двигатель автомобиля, где один поликлиновый ремень (например, профиля PK 6) приводит в действие генератор, компрессор кондиционера и насос гидроусилителя руля. При его износе или обрыве, водитель сразу заметит потерю зарядки аккумулятора, прекращение работы кондиционера и утяжеление руля. Своевременная замена ремня (согласно регламенту ТО) предотвратит эти проблемы.
* Пример 2: Промышленный компрессор
На промышленном предприятии компрессор, работающий от электродвигателя мощностью 22 кВт, использует поликлиновый ремень профиля PK 8. Этот ремень передает энергию от двигателя к валу компрессора. При износе ремня может наблюдаться снижение производительности компрессора, перегрев двигателя или самого ремня. Регулярный контроль натяжения и осмотр ремня помогает поддерживать бесперебойную работу оборудования.
* Пример 3: Стиральная машина
В бытовой стиральной машине поликлиновый ремень (часто профиля PJ) соединяет двигатель с барабаном. Если ремень порвется или растянется, барабан перестанет вращаться, и стирка будет невозможна. Замена такого ремня обычно является несложной процедурой.
