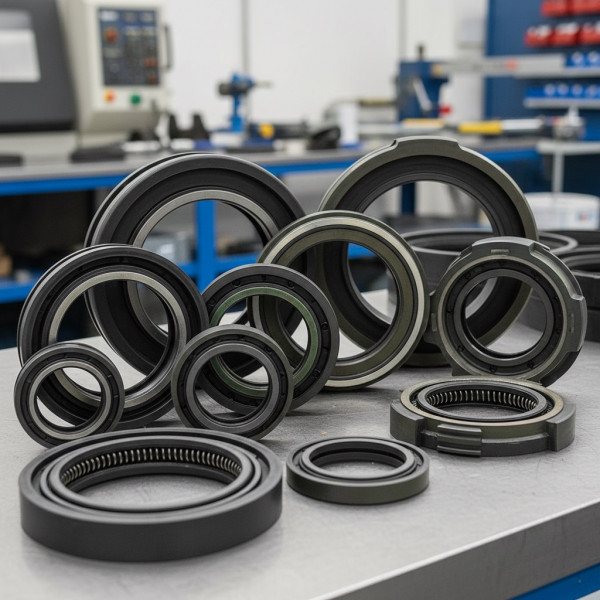

Конструкции сальников (манжет армированных)

Сальники, или армированные манжеты, являются неотъемлемыми элементами многих гидравлических и пневматических систем. Их основная функция – предотвращение утечек рабочей жидкости (масла, воды, воздуха) и защита внутренних компонентов от попадания пыли, грязи и других загрязнений. Правильный выбор и применение сальников напрямую влияют на надежность, долговечность и эффективность работы оборудования. Данная статья посвящена детальному рассмотрению конструктивных особенностей армированных манжет, их классификации и практическим аспектам применения. 1. Основные конструктивные элементы армированной манжеты Несмотря на кажущуюся простоту, конструкция армированной манжеты включает в себя несколько ключевых компонентов, каждый из которых выполняет свою специфическую роль: * Рабочая кромка (кромочная часть): Это самая ответственная часть манжеты, непосредственно контактирующая с подвижным элементом (штоком или валом). Форма и профиль рабочей кромки определяют ее уплотнительные свойства, степень трения и износостойкость. Рабочая кромка может быть: * Стандартной (простой): Обеспечивает базовое уплотнение. * Усиленной (с дополнительными элементами): Имеет более сложный профиль для повышения герметичности и снижения трения. * С противопылевым элементом (фартуком): Предотвращает попадание абразивных частиц внутрь уплотняемого пространства. * Армирующий элемент (вставка): Как правило, это металлический каркас (кольцо), который обеспечивает геометрическую стабильность манжеты, ее жесткость и предотвращает деформацию под давлением рабочей среды. Каркас привулканизирован к резиновой основе и придает манжете необходимую прочность. * Корпус (опорная часть): Эта часть манжеты обеспечивает ее надежную фиксацию в посадочном гнезде. Форма корпуса может варьироваться в зависимости от типа уплотняемого соединения. * Пружина (прижимная спираль): В некоторых конструкциях, особенно для низких давлений или при необходимости компенсации износа, используется пружина. Она обеспечивает дополнительное прижимное усилие к рабочей поверхности, улучшая уплотнение. Пружины могут быть стальными, нержавеющими или из других коррозионностойких материалов. * Материал уплотнения: Основная часть манжеты изготавливается из эластомеров (резин), выбор которых зависит от условий эксплуатации: * NBR (бутадиен-нитрильный каучук): Наиболее распространенный материал, устойчивый к маслам, гидравлическим жидкостям на нефтяной основе, воде. * FKM (фторкаучук, Viton™): Обладает высокой термостойкостью и устойчивостью к агрессивным средам, химикатам, маслам. * EPDM (этилен-пропиленовый каучук): Хорошая стойкость к воде, пару, тормозным жидкостям, некоторым кислотам и щелочам. Не рекомендуется для минеральных масел. * Силиконовые каучуки (VMQ): Отличная термостойкость в широком диапазоне температур, но ограниченная механическая прочность и стойкость к истиранию. 2. Классификация армированных манжет Армированные манжеты классифицируются по нескольким признакам: * По типу уплотняемого элемента: * Манжеты для штоков (внешнее уплотнение): Устанавливаются в гильзе цилиндра и уплотняют шток. * Манжеты для валов (внутреннее уплотнение): Устанавливаются в корпусе и уплотняют вращающийся вал. * По конструкции рабочей кромки: * Тип А: Стандартная кромка, используется для средних давлений. * Тип AS: Кромка с противопылевым элементом (фартуком) для защиты от загрязнений. * Тип B: Усиленная кромка для высоких давлений. * Тип C: Кромка с дополнительными ребрами для улучшения уплотнения. * По материалу: Как указано выше (NBR, FKM, EPDM и др.). * По назначению: Для гидравлических систем, пневматических систем, для работы в условиях высоких температур, для работы в агрессивных средах и т.д. 3. Практические примеры применения * Гидравлический цилиндр экскаватора: В гидравлическом цилиндре, отвечающем за подъем стрелы экскаватора, используются армированные манжеты для штока. Они предотвращают утечку гидравлического масла из-под штока при его выдвижении и втягивании, а также защищают внутренние полости цилиндра от попадания пыли и грязи с рабочей площадки. Обычно это манжеты типа AS из NBR, способные работать при высоких давлениях и температурных перепадах. * Гидравлическая система пресса: В гидравлическом прессе, работающем под высоким давлением, армированные манжеты используются как для штока, так и для поршня (если он является подвижным элементом). Здесь критически важна высокая герметичность, поэтому могут применяться манжеты с усиленной рабочей кромкой (тип B) или многокомпонентные уплотнения. Материал выбирается исходя из типа рабочей жидкости (например, FKM для специальных гидравлических масел). * Пневматический привод станка: В пневматическом приводе, приводящем в движение рабочий орган станка, применяются армированные манжеты для поршня (уплотнение между поршнем и цилиндром) и штока. Здесь требования к давлению обычно ниже, чем в гидравлике, но важна чистота рабочей среды (воздуха). Часто используются манжеты из NBR или EPDM. * Рулевое управление автомобиля: В гидравлическом усилителе руля автомобиля армированные манжеты используются для уплотнения штока насоса ГУР и в самих гидроцилиндрах рулевого механизма. Они должны обеспечивать герметичность при различных температурах и стойкость к воздействию гидравлической жидкости ГУР. 4. Критерии выбора армированных манжет При выборе армированных манжет необходимо учитывать следующие факторы: * Тип рабочей среды: Состав, вязкость, наличие присадок. * Рабочее давление: Максимальное и минимальное давление в системе. * Температурный режим: Диапазон рабочих температур. * Скорость движения: Скорость перемещения штока или вращения вала. * Условия эксплуатации: Наличие абразивных частиц, агрессивных веществ. * Размеры посадочного места: Диаметр штока/вала и размеры гнезда. * Требования к трению и износу: Необходимость минимизации трения или обеспечения высокой износостойкости. Заключение Армированные манжеты – это высокотехнологичные уплотнительные элементы, от правильного выбора которых зависит безаварийная работа гидравлического и пневматического оборудования. Понимание их конструктивных особенностей, классификации и факторов, влияющих на выбор, позволяет инженерам и техническим специалистам оптимизировать работу систем, повысить их надежность и продлить срок службы. Регулярный осмотр и своевременная замена изношенных манжет являются важной частью технического обслуживания.
