Техническое описание рукава с нитяной оплеткой по ГОСТ 10362-76 (10362-2017)

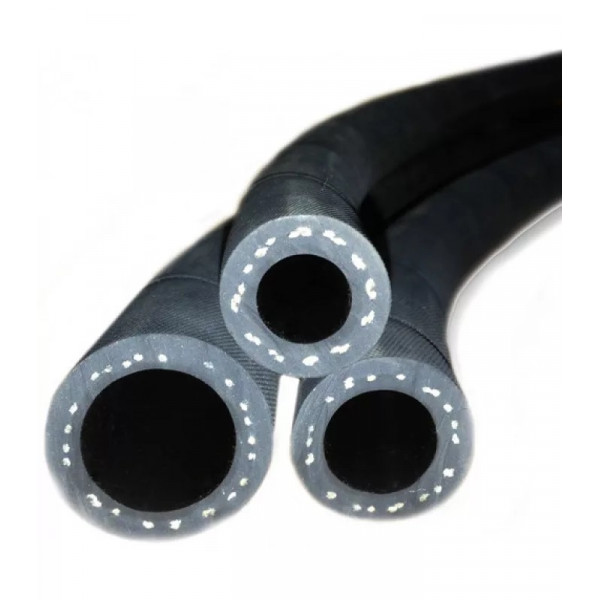

По этому ГОСТу делают неармированные резиновые напорные рукава с нитяным усилением. То есть каркас здесь — именно нитяной (корд), а не металлическая спираль или другая жёсткая арматура. Их задача — работать как гибкий трубопровод: подавать под давлением воздух, инертные газы или разные жидкости.

Ключевая особенность конструкции: рукав многослойный, но слои не фиксированы жёстко. Он состоит из:

·         внутреннего резинового слоя (камеры);

·         нитяного каркаса (усиления). При этом между нитяным каркасом и резиновыми слоями могут быть промежуточные прослойки — из резины или клеевой пасты, а могут и отсутствовать;

·         наружного слоя из озоностойкой резины. И его тоже может не быть — в некоторых исполнениях рукав оставляют без наружного резинового покрытия.

·

Характеристики и нюансы

·         Размеры. Диапазон внутренних диаметров — от 3,8 до 100 мм. Наружный диаметр и масса одного метра — справочные данные, они привязаны к конкретным типоразмерам. Предельное отклонение по длине: не более ±1%, но не менее ±3 мм.

·         Толщина внутреннего слоя (камеры). Зависит от диаметра: не менее 1,5 мм — для рукавов до 50 мм включительно; не менее 2,0 мм — для рукавов свыше 50 мм.

·         Разнотолщинность. Это допуск на неравномерность толщины резинового слоя. Нормы зависят от диаметра: до 16 мм — не более 0,3 мм; свыше 16 до 50 мм — не более 0,5 мм; свыше 50 до 100 мм — не более 0,7 мм. Для рукавов диаметром 65–100 мм в местах нахлёста нитей допускается дополнительное утолщение — оно равно толщине наклеиваемой части.

·         Климатическое исполнение. Для умеренного и тропического климата рукава должны сохранять морозостойкость при температуре окружающего воздуха не выше −50 °С. Для холодного климата — не выше −60 °С. При этом рабочая температура самой среды внутри может отличаться.

·         Прочность связи. Прочность соединения резиновых слоёв (внутреннего и наружного, если он есть) с нитяным каркасом должна быть не менее 15 Н/см.

·         Гибкость. Есть нормы минимального радиуса изгиба в зависимости от внутреннего диаметра. Кроме того, при изгибе до минимального радиуса изменение наружного диаметра рукава не должно превышать 10% от его фактического наружного диаметра.

·         Герметичность и прочность. При гидравлическом испытании рукав должен выдерживать давление, равное 2P (где P — рабочее давление), с допускаемым положительным отклонением 10%. Минимальное гидравлическое испытательное давление на прочность: 3P — для жидких сред, 5P — для воздуха и других газов.

·         Стойкость к средам. Есть нормы изменения массы образцов резины внутреннего слоя после воздействия рабочих жидкостей (например, стандартного нефтяного масла СЖР-3 при 125 °C в течение 24 часов — не более 45%).

·         Требования к поверхности. Внутренний резиновый слой должен быть гладким: без складок, пористости, пузырей и трещин. Допускаются отпечатки от дорнов и следы антиадгезива. Наружный резиновый слой (если он есть) — без пузырей, оголённых участков нитяного каркаса и отслоений. Допускаются технологические следы (отпечатки кипра, складок бинтовочной ткани, ворс от бинта, рисунок нитей каркаса и т.п.), если они не выводят изделие за пределы допуска по наружному диаметру. Для рукавов без наружного резинового слоя есть свои допуски: неплотность потоков оплётки (расстояние между рядом лежащими потоками) не более 3 мм — для наружного диаметра до 20 мм включительно, не более 4 мм — для диаметра свыше 20 до 40 мм включительно; также допускается ослабление или затяжка одного потока на длину шага оплётки.

·         Торцы. Должны быть перпендикулярны оси рукава. Отклонение — не более 5°.

·         Озоностойкость. На наружной поверхности рукавов не должно образовываться трещин.

·         Гамма-процентный ресурс. В стандарте зафиксирован показатель T80: 8000 моточасов — для тракторов (при γ = 0,9, с 01.01.1992).

·         Примеры рабочих сред. В стандарте и сопутствующих материалах встречаются такие примеры: авиационные и автомобильные бензины, масла на нефтяной основе, реактивное и дизельное топливо, жидкостные смазки, низкозамерзающие охлаждающие жидкости, слабые растворы неорганических кислот и щелочей (до 20% концентрации, кроме азотной кислоты), вода. ural-rti.ru +1

·         Ограничения. Стандарт не распространяется на рукава для газовой сварки и резки металлов, силовой гидравлической системы зерноуборочных комбайнов, пищевой промышленности и водолазной техники.

·         Условное обозначение. Например: «Рукав 20×30-1 ГОСТ 10362-76» (внутренний диаметр 20 мм, наружный 30 мм, рабочее давление 1 МПа, для умеренного и тропического климата). Для холодного климата добавляют маркировку «ХЛ»: «Рукав 20×30-1 ХЛ ГОСТ 10362-76».

·         Хранение. Неармированные рукава рекомендуется хранить в расправленном виде в помещении при температуре не более 30 °C, на расстоянии не менее 1 метра от теплоизлучающих приборов. Допускается хранение в упакованном виде, но не более трёх месяцев.

Если планируете подбирать рукав под конкретную задачу (например, для перекачки определённого масла или работы в мороз), напишите детали — поможем разобрать, подойдёт ли вариант по этому ГОСТу, или подскажем, на какие пункты обратить внимание в первую очередь.
